Avantages

Le refroidissement adiabatique intégré aux centrales de traitement d'air permet de réduire significativement la consommation d'énergie liée à la production de froid. Il améliore l'efficacité des installations CVC tout en maintenant des conditions d'air adaptées aux besoins du bâtiment ou du procédé. Cette technologie constitue une alternative durable et économique aux systèmes de refroidissement conventionnels.

Efficacité du refroidissement direct

Ajoute de l'humidité directement au flux d'air entrant afin d'abaisser la température et d'améliorer les performances de refroidissement dans les centrales de traitement d'air.

Puissance de refroidissement indirecte

Utilise l'air évacué humidifié pour transférer l'énergie froide via un système de Récupération de chaleur sans ajouter d'humidité à l'air d'alimentation.

Optimisation de l'air évacué

Récupère l'énergie de refroidissement de l'air évacué humidifié pour pré-refroidir l'air entrant, réduisant ainsi la charge sur les refroidisseurs mécaniques.

Refroidissement adiabatique pour centrales de traitement d'air

Haut de la page Avantages Références Téléchargements FAQ

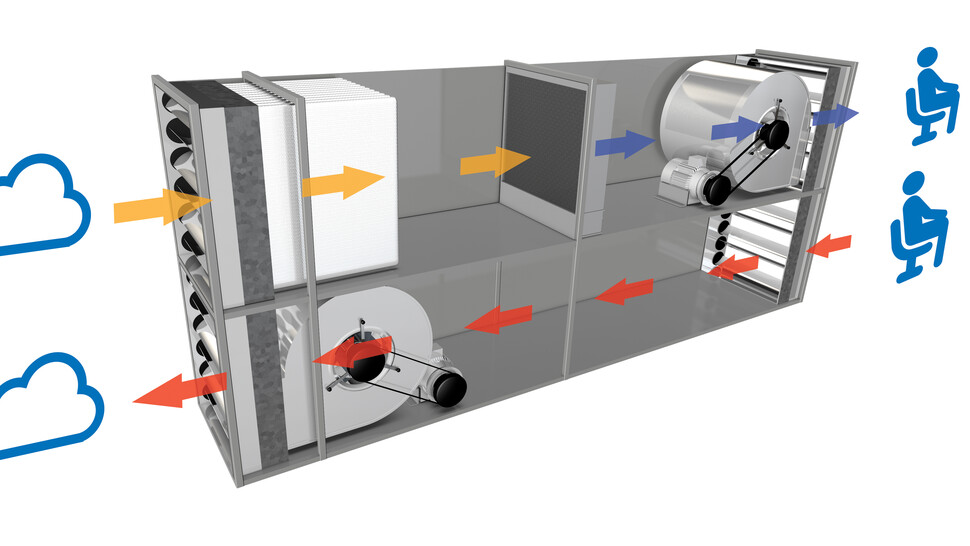

Refroidissement par évaporation directe : Refroidissement adiabatique puissant à faible consommation d'énergie

Le refroidissement par évaporation directe assure une baisse très efficace de la température en introduisant directement de l'humidité dans le flux d'air entrant. Ce processus adiabatique réduit les températures de l'air entrant tout en ne consommant qu'une fraction de l'énergie nécessaire aux systèmes de refroidissement conventionnels. Il est idéal pour les appareils de ventilation dans les environnements industriels, commerciaux ou critiques, où la puissance de refroidissement et l'équilibrage de l'humidité sont d'une importance cruciale. Les humidificateurs de gaine Condair garantissent un contrôle précis et un fonctionnement fiable, même dans les applications très exigeantes.

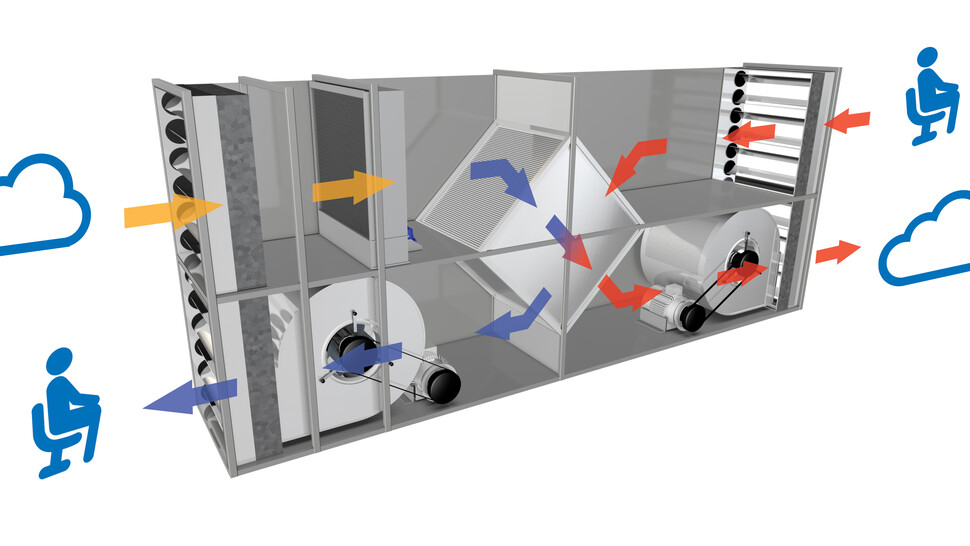

Refroidissement par évaporation indirecte : augmentez l'efficacité sans compromettre le contrôle de l'humidité

Le refroidissement par évaporation indirecte permet aux installations de réduire la température de l'air sans ajouter d'humidité à l'espace climatisé, ce qui en fait une solution idéale pour les environnements qui exigent des paramètres d'humidité stricts. En préhumidifiant l'air extérieur avant qu'il ne passe par l'unité de Récupération de chaleur, les systèmes Condair améliorent l'efficacité de l'échange thermique et étendent la plage de fonctionnement de votre CTA. Cette stratégie permet d'améliorer les performances tout au long de l'année, même lorsque les températures ambiantes augmentent, tout en maintenant une consommation d'énergie remarquablement faible.

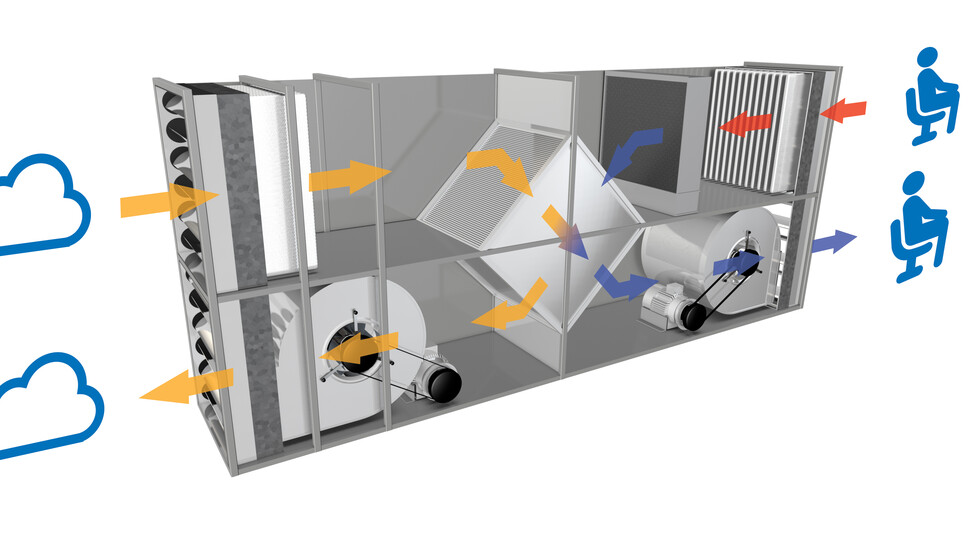

Refroidissement par évaporation de l'air évacué : récupération d'énergie réduisant la charge mécanique

Le refroidissement par évaporation de l'air évacué récupère l'énergie du flux d'air évacué pour pré-refroidir l'air frais entrant à l'aide d'une unité de Récupération de chaleur. Cette méthode réduit la charge sur les refroidisseurs ou les systèmes DX, ce qui permet de réduire à la fois la consommation d'énergie et la demande de pointe. La technologie d'évaporation de Condair offre des performances constantes dans diverses conditions climatiques, constituant ainsi un moyen efficace et durable de moderniser les systèmes de ventilation et de refroidissement existants.

Le « cas d'utilisation » est avantageux dans de nombreux secteurs et applications.

Contrôle de l'humidité pour la fabrication de composants électroniques

Entreposage et logistique

Centres de données

Voir l’expertise Condair en action

Projets et Références

Microsoft, Irlande

Microsoft Dublin utilise un système de « refroidissement à l'air libre » plutôt que des refroidisseurs mécaniques pour maintenir les températures internes basses requises autour de ses serveurs. De l'air frais est introduit en continu dans le bâtiment et mélangé à l'air intérieur recyclé.

35 humidificateurs évaporatifs Condair fournissent jusqu'à 8 °C de Refroidissement par évaporation avec une efficacité énergétique élevée à ses immenses salles de données. Cette utilisation combinée d'air frais et de Refroidissement par évaporation a permis au centre de données d'éliminer le besoin de refroidissement mécanique pendant 95 % de l'année.

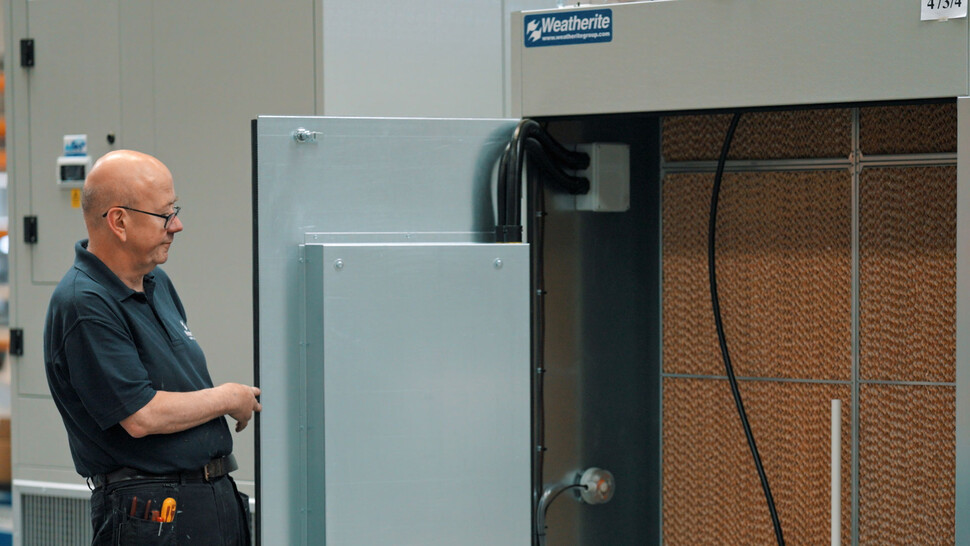

Weatherite, Royaume Uni

Lorsque Weatherite a dû développer une solution de refroidissement innovante qui ne repose pas sur des réfrigérants artificiels, elle s'est tournée vers l'expertise de Condair en matière de Refroidissement adiabatique. Ce partenariat a donné naissance au système de refroidissement direct innovant AdTec-D de Weatherite, qui est aujourd'hui une unité de refroidissement à air libre éprouvée, utilisée par les principaux clients des télécommunications et des centres de données.

Point d'échange Internet de Cork

L'humidificateur évaporatif Condair ME assure le Refroidissement adiabatique dans un système de refroidissement indirect innovant mis au point par EDPAC au Cork Internet Exchange (CIX) en Irlande. Le système de refroidissement par évaporation air-air indirect d'EDPAC maintiendra la température dans les salles de données du CIX sans utiliser de refroidisseurs et avec 75 % d'énergie en moins qu'un centre de données refroidi de manière traditionnelle. Le système de traitement de l'air EDPAC refroidit sans refroidisseurs en créant deux flux d'air, l'un interne et l'autre externe. Le flux d'air interne fait circuler l'air vers et depuis les salles de données, tandis que le flux d'air externe aspire puis évacue l'air ambiant extérieur. Les deux flux d'air passent par une série d'échangeurs de chaleur afin de transférer l'énergie thermique froide du flux d'air externe vers le flux d'air interne, sans que les deux ne se mélangent physiquement.Afin d'augmenter la capacité de refroidissement du système et de maintenir les salles de données à 24 °C toute l'année, un refroidissement par évaporation est utilisé pour réduire la température du flux d'air externe en dessous de celle de l'air ambiant extérieur.

Facebook / Meta, Suède

Ce centre de données situé à Lulea, en Suède, est l'un des centres de données les plus efficaces et les plus durables au monde. Les humidificateurs évaporatifs Condair ajoutent jusqu'à 22 800 litres par heure à l'air des systèmes de ventilation du penthouse afin de maintenir l'humidité conforme aux normes ASHRAE dans toutes les salles de données.

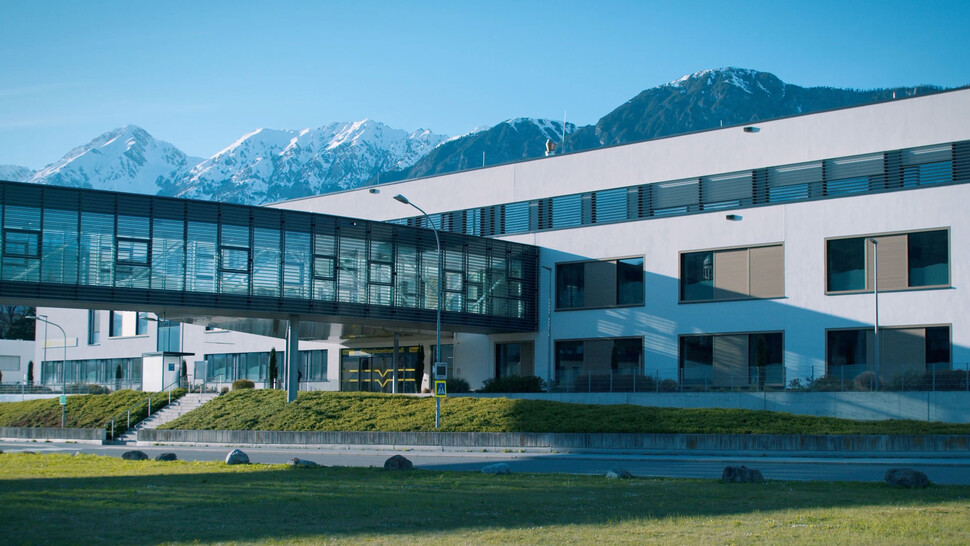

Une récupération au frais avec Konvekta

L'humidificateur évaporatif Condair ME est utilisé par Konvekta, spécialiste de la récupération d'énergie, comme l'une de ses solutions standard de Refroidissement adiabatique. À titre d'exemple, une installation récente dans une clinique du Tyrol, en Autriche, a permis de confirmer une récupération d'énergie annuelle de 92 % pour l'ensemble des systèmes Konvekta du bâtiment. Un seul humidificateur Condair ME a contribué à plus de 60 000 kWh/an de refroidissement pendant cette période, pour une consommation électrique de seulement 3 800 kWh/an.

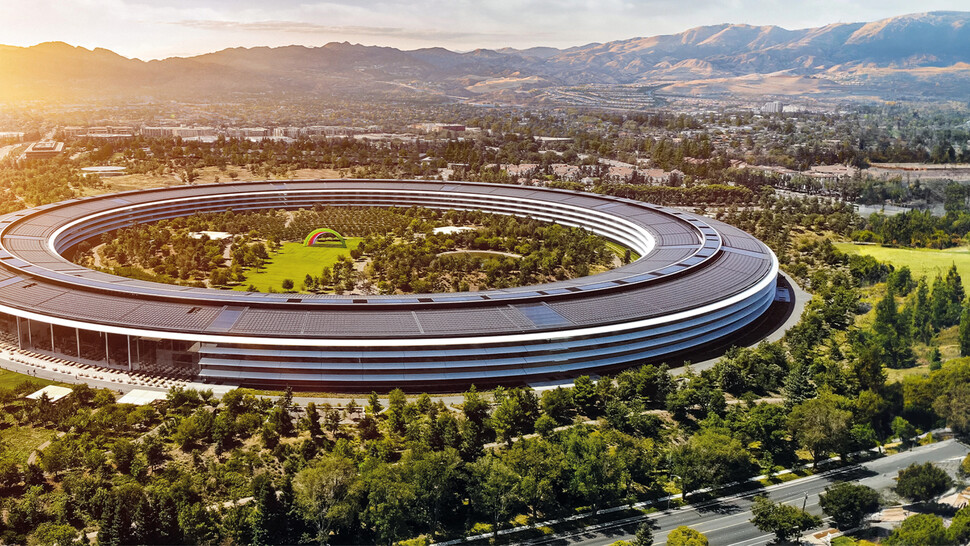

Campus Apple, Cupertino

Cupertino, en Californie, située près de San Francisco, abrite le siège social de la société technologique américaine Apple. Le bâtiment a été conçu par l'architecte britannique Norman Foster, qui a concrétisé l'idée d'un anneau surdimensionné en lien avec l'ancien campus Apple situé au numéro 1 d'Infinite Loop à Cupertino.

Avec un diamètre de près d'un demi-kilomètre (461 m), le complexe immobilier offre une surface utile gigantesque de 260 000 m² et peut accueillir 12 000 employés. L'anneau comprend un parc de 130 000 m² avec des aires de repos, des cafés, des installations sportives et une scène de festival aux couleurs de l'arc-en-ciel, qui a été inaugurée par Lady Gaga en 2018. Entièrement alimenté par des énergies renouvelables,
le bâtiment est équipé d'un système d'énergie solaire de 17 mégawatts sur le toit et d'un système de refroidissement par évaporation à haute efficacité énergétique de Condair.

Téléchargements

Brochures par secteur d'application

document · 495,9 KB

Foire aux questions

Dans quels environnements ou applications le Refroidissement par évaporation en gaine est-il le plus efficace ?

Le refroidissement par évaporation en gaine est particulièrement efficace dans les installations commerciales, les centres de données ou les installations industrielles où les volumes d'air frais admis sont importants et où le contrôle de la température de l'air d'alimentation ou de la perte de charge est essentiel. Il est particulièrement performant lorsque les flux d'air extérieur ou d'admission ont une capacité suffisante pour absorber l'humidité et lorsque les limites d'humidité permettent un refroidissement significatif par évaporation.

Qu'est-ce que le Refroidissement par évaporation en gaine et comment fonctionne-t-il dans les centrales de traitement d'air (CTA) ?

Le refroidissement par évaporation en gaine intègre un moyen d'humidification adiabatique dans le flux d'air d'une unité de traitement d'air (UTA), réduisant ainsi la température de l'air en tirant parti de l'absorption naturelle de chaleur par l'évaporation de l'eau avant que l'air ne soit acheminé vers les espaces climatisés, ce qui améliore l'efficacité du refroidissement avec une charge mécanique supplémentaire minimale.

Quels sont les aspects liés à la maintenance ou au fonctionnement à prendre en compte lors du déploiement d'un système de refroidissement par évaporation en gaine ?

Le choix approprié des médias, le contrôle de la qualité de l'eau, la conception du flux d'air et l'intégration des conduits sont des facteurs opérationnels clés. Il est essentiel, pour garantir des performances fiables à long terme, de veiller à ce que les médias d'évaporation restent propres, que la saturation soit maintenue et que l'augmentation de l'humidité (en cas de refroidissement direct) soit compatible avec l'espace climatisé.
